    在工业企业中，厂房内及厂区经常需要安装大量的输送各类气体和液体的管道，为了便于识别管内流体的种类和状态以及有利于管道进行管理、维修、安全等方面考虑。通常采取以下三种方法进行管道的涂色与标志。

    1、一般在不同流体的管道表面或管道绝热层外表面，涂覆不同颜色的涂料，有时也可涂刷指向箭头，标出介质的流向作为标识。

    2、如果输送流体的温度或成分不同，需加以区别时，可以在已涂色的管道表面上，选择一种温度或成分涂刷色作为标识。

    3、如果以上两种方法仍然不能确定管内流体的性质或参数时，可采取在管道外表面涂刷流体的名称或化学符号，也可标出流体的温度和压力作为标识。

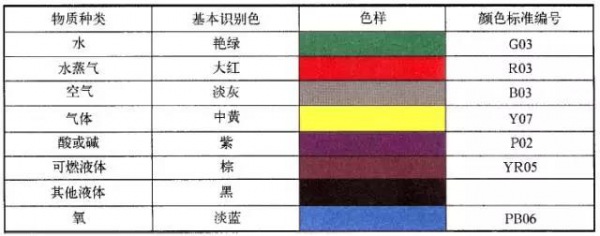

    由于管道的工程的内容不一，管道内流体流动的介质种类较多，所以管道的涂色和标识应根据具体工程情况进行使用，以易于操作、方便管理及维修为原则。因此，各系统的规定不统一，工程中设计有规定时应按设计规定涂色，设计无规定时，可按下表  所列使用。


    1、色环的间距应分布均匀，便于观察，一般在直管段上其间距以 5m 左右为宜。色环的宽度可按管径大小来确定，外径（包括绝热层）在 150mm 以内，色环宽度为 70mm；外径在 300mm 以上者，色环宽度为 100mm。

    2、色环、流体名称或化学符号和箭头应涂刷在管道交叉点，阀门和穿孔两侧的管道上，以及需要观察识别的部位。

    3、输送的流体如果是双向流动的，应标出两个相反方向的箭头。箭头一般涂成白色或黄色，底色浅者则涂成深色箭头。

    4、当识别符号直接涂刷在外径小于 90mm 的管道上且不易识别时，可在所有需要识别的部位挂一标牌，标牌一般做成 250mm×150mm 的矩形。标牌上应标明流体名称，标出介质流向。
